本说明书是根据GB9969.1-1998《工业产品使用说明书》的要求编制。

一、产品概述：

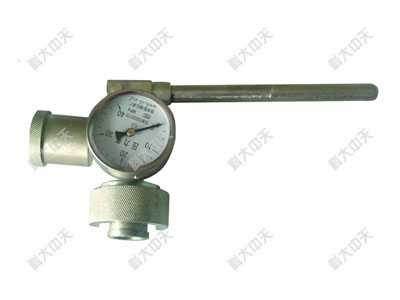

TCP-60型单体工作阻力检测仪是用于监测单体液压支柱工作阻力的专用仪表。主要特点是通过拧进顶针的方式打开三用阀球体，通过压力表读出支柱的压力。整个检测操作过程简便、快捷，使用耐震压力表可减少对压力表的冲击，延长寿命。此仪器便于携带、操作简单、便于维修，是单体液压支柱支护质量日常检测必不可少的检测仪器。

二、技术参数：TCP-60型单体工作阻力检测仪的基本参数包括量程、准确度等级及质量。

a) 量 程：0--60 MPa

b)准确度等级：2.5级

c) 质 量：1.2kg

三、工作过程：

拧进式单体支柱测力仪为压力表便携式，可作为巡回监测仪器，当需要检测支柱工作阻力时，使测力仪连接头与支柱上三用阀连接，卡上U型卡（注意：一定要先旋出顶针然后将U型卡卡牢固），然后旋转加压手柄，旋进顶针，通过顶针顶住单体支柱上的三用阀单向阀，打开单向阀，这时就可从压力表上读出单体支柱的工作阻力。测量完毕后，旋出顶针，松开U型卡，退出侧力仪，一次检测便完成了。

四、随机资料：

合格证：1份；使用说明书：1份
