一、 用途、结构和主要技术参数
1、用途:
KDC-10型多功能测枪主要是用来测量两点距离变化的一种机械式测量仪器,是我公司传统单功能测枪的基础上利用枪体结构特点增加了垂直式角度仪,同时可以测量水平角度,尤其是应用于煤矿井下支架迎山角度的测量,集长度、角度测量于一身,具有结构简单、体积小、重量轻、便于携带、易于操作、精度可靠等特点,也可广泛应用于铁道、公路、矿山隧道、水利、电力行业其他地下工程的某些距离、水平偏角的测量。
2、结构:

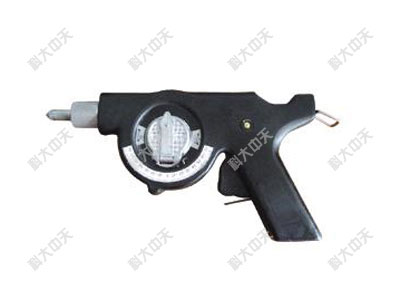

多功能测枪主结构由ABS压塑枪体、顶 尖、调整螺母、测尺手柄、观测窗、测尺拉环、自锁扳机、解锁簧片、测角度盘、重垂组成。
3、主要技术参数:
a 、长度量程:270-10000mm
b、长度较大误差:+5mm
c、测长分辨率:1.0mm
d、测角范围:0垂直+70度
e、测角分辨率:1.0度
f、测角较大误差:+1度
g、整体重量:1.2kg (带皮带)
二、使用方法:
1、使用本测枪测量两点间距离时,应首先确定一对测点,一侧测点可选用弯钩测钉;另一侧测点可选用平头凹心测钉,测量时降测尺拉环挂在弯钩上,下压解锁簧片,松开扳机,移动枪体自动拉出尺带,待测枪顶 尖接近对应测点时,将扳机压入一档,压紧尺带均匀拉出,当顶 尖接触好测点凹心时,将扳机压入二档,锁死尺带,于观测窗口读记录,测量好测点凹心时,将扳机压入二档,锁死尺带,于观测窗口读记录,测量结束轻压解锁簧片松开扳机,绞动测尺手柄卷回尺带。
2、使用本测枪角度时,将测枪体上平沿平行靠近待测角参照线,枪栓体扳面自然下垂,测角重垂带动测绳自然摆动,待稳定后,从枪体测角角度盘上读出角度数值。
三、注意事项和常见故障处理方法:
测量长度时必须将带尺拉直以保障精度;收、放尺带时请切勿倒卷,以防带尺折断;收回带尺时应擦净污物并对带尺定期涂油防锈,当发生扳机失灵时,用户可拆开枪体,松开和调整节压钉的高度加以解决,然后装好即可。
