1.产品特点

KJ427 煤矿压力位移无线监测系统（以下简称系统）不仅能够准确、及时地反映井下环境参数，达到对灾害的早期预测、对事故进行必要的处理，而且还能为生产调度及时提供各种设备的运行状况，进而有效地指挥生产。

2.主要用途和适用范围

系统主要用于实时无线监测综采支架工作阻力、综采支架活柱缩量等参数。系统将计算机检测技术、数据通讯技术和传感器技术融为一体。实现了复杂环境条件下对煤矿安全状况的自动监测和分析。

适用于我国各类大、中、小型煤矿，应用于回采工作面支架及巷道支护参数的合理性评估、研究顶板板的活动规律等。

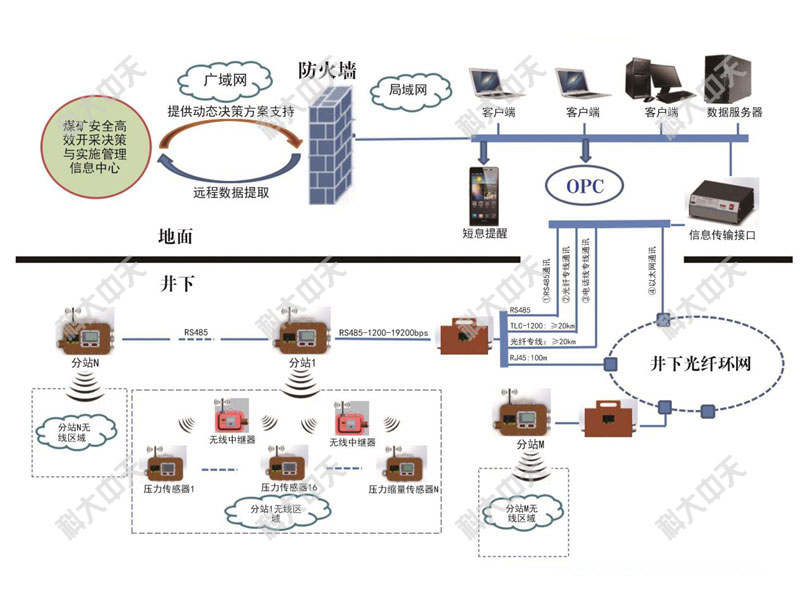

3.系统组成

3.1硬件

系统硬件是由地面中心站设备和井下设备组成。

系统地面中心站由工控机(一台)、打印机、UPS电源、电源防雷器、KJ427-J矿用信息传输接口等。

系统井下设备主要由KZG18矿用本安型信号转换器、KJ427-F矿用本安型无线传输分站、GPD60W矿用本安型无线压力传感器、GPUD2000/60W矿用本安型无线压力位移传感器、GUD2000液压支架活柱缩量传感器、KJ427-Z矿用本安型无线中继器、KDW28-18矿用隔爆兼本安不间断电源等设备组成（具体设备详见KJ427 煤矿压力位移无线监测系统主要零（元）部件及重要原材料明细表。）

3.2软件配置

a) 操作系统：简体中文Windows Server 2003或WindowXp或Window7；

b) 数据库：SQL Server 2005；

c) 监控软件：KJ427 煤矿压力位移无线监测系统软件。

4.使用环境条件及工作条件

4.1用于机房、调度室的设备，应能在下列条件下正常工作：

a) 环境温度：15℃～30℃；

b) 相对湿度：40%～70%；

c) 温度变化率：小于10℃/h，且不结露；

d) 大气压力：80kPa～106kPa；

e) GB/T 2887规定的尘埃、照明、噪声、磁场干扰和接地条件。

4.2用于煤矿井下的设备应在下列条件下正常工作：

a) 环境温度：0℃～40℃；

b) 平均相对湿度：不大于95%(+25℃)；

c) 大气压力：80kPa～106kPa；

d) 有甲烷、煤气等爆炸性混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体的场所。

5.基本功能

5.1　数据采集

a）系统具有压力（工作阻力）模拟量的采集、显示及报警功能；

b）系统具有位移（缩量）模拟量的采集、显示功能。

5.2  存储和查询

a)系统具有综采压力（工作阻力）、位移（缩量）在线监测并将数据实时存储功能，存储内容包括时间、传感器编号（架号）、压力值（工作阻力）和位移值（缩量）。

b)系统具有以时间和传感器编号（架号）为索引的综采压力（工作阻力）、位移（缩量）历史数据的查询功能。

c)系统具有以时间和传感器编号（架号）为索引的综采压力（工作阻力）、位移（缩量）报警时刻查询功能。

d)系统具有以时间和传感器编号（架号）为索引的综采压力（工作阻力）、位移（缩量）的历史数据曲线查询功能。

5.3显示功能

a）系统具有模拟量列表显示功能，内容包括：测区、测点（架号）、时间、单位、监测值、状态；

b）系统具有模拟量历史曲线显示功能，内容包括：时间、测点（架号）、单位、监测值。

5.4 打印功能

系统具有模拟量日报表、周报表，模拟量报警日报表导出打印功能。

5.5 人机对话功能

系统具有人机对话功能，以便于参数修改。

5.6 自诊断功能

系统具有自诊断功能，当系统中传感器出现故障时，报警并记录故障时刻和故障设备，系统应能诊断出故障，并有相应的显示。

5.7 数据备份功能

系统具有数据备份功能，通过系统软件操作手动将数据备份保存在指定目录中。

5.8 备用电源功能

系统具有备用电源，当电网停电后，系统能继续工作，对主要监测量能继续监测。

5.9其他功能

a) 系统具有网络通讯功能；

b) 系统具有软件自监视功能；

c) 系统具有软件容错功能；

d) 系统具有实时多任务功能。
