1.1 主要用途

YAD400矿用锚杆锚索测力仪主要应用于端锚的各类锚杆、锚索应力检测；采煤工作面开采中，随采场的推进，煤层受动压影响将发生塑性变形。锚杆锚索测力计可以测定受动压力值的变化，得以预防冒顶、冲击地压等相关事故的发生。监测仪具有安装简单方便、测量灵敏度高等优点。

1.2 防爆类型及防爆标志

矿用本质安全型         防爆标志：Ex ib I Mb

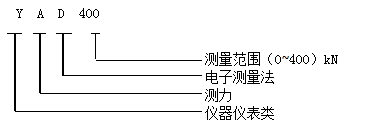

1.3 型号的组成及其代表意义

1.4 使用环境条件：

a) 环境温度：0 ℃ ～+40℃，此时按GB 3836.1-2010中5.1.1条在防爆合格证编号后附加标志“X”， 或在铭牌中标注温度范围；

b) 平均相对湿度：不大于95 ％（+25℃）；

c) 大气压力：80 kPa ～ 106 kPa；

d) 煤矿井下有瓦斯，煤尘爆炸危险的环境。

e) 无强烈震动和冲击的地方。

f) 无破坏金属和绝缘材料的腐蚀性气体的地方。

1.5 监测仪能承受的恶劣的贮运条件为：

a) 高温：60 ℃；

b) 低温：-40 ℃；

c) 平均相对湿度：不大于95 ％（+25 ℃）；

d) 振动：加速度50 m/s2；

e) 冲击：峰值加速度500 m/s2。

1.6 外形尺寸及重量

外形尺寸：88mm×133mm×70.5mm；

重  量 ：约2.3kg

二 、主要技术参数

2.1 供电性能

a) 额定工作电压：DC 18.0V

b) 大工作电流：≤25mA

2.2 测量性能

a) 测量量程： 0～400kN；

b) 基本误差: ±2.0％（F.S.）；（在上位机上读取，计算基本误差）

2.3 输出信号

a）接口数量：1路；

b）传输方式：主从式、半双工、RS485；

c）传输速率：4800bps；

d）信号工作电压峰峰值：2～12V；

e）传输距离：6km（使用MHYBV型传输线缆，芯线截面不小于1.0 mm2）。

2.4功能

测力仪具有锚杆锚索测力功能，将测量值转换为RS485数字信号通过传输分站传输，并在上位机上显示。
